高透過性 | 高リフレッシュレート | メンテナンス容易
LED百叶屏系列LED百叶屏系列
生き生きとしており、まるで目の前にあるような体験
LED百叶屏系列
ルーバークリーンはポイント・ツー・ポイント技術を採用し、ストリップの幅を小さくすることで高い透過率を実現しています。スクリーン本体には静的制御チップを搭載し、映像表示は繊細で柔らかな仕上がりとなっています。
LED百叶屏系列

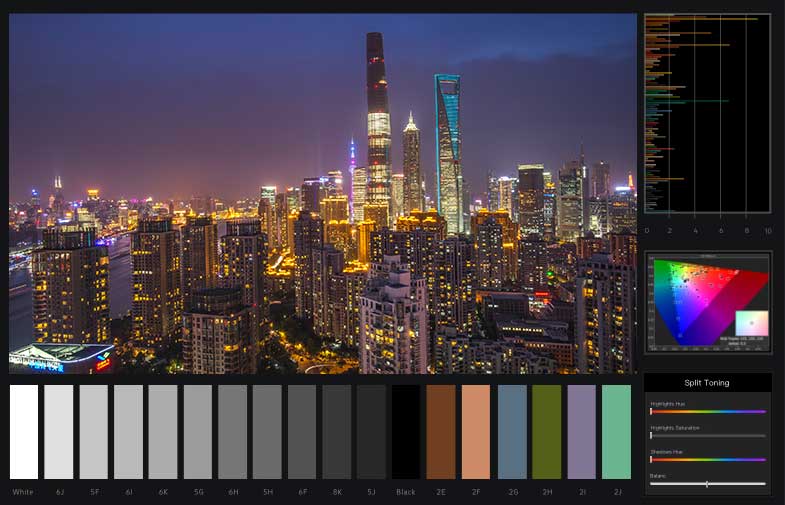

広色域・低輝度高階調
ルーバースクリーンはDMXデコード＋PWM定電流駆動技術を採用し、さらにガンマ補正および色域補正技術を組み合わせることで、LEDの輝度効率と低輝度表現力を最大限に引き出し、色彩を忠実に再現し、映像をよりリアルに描写します。
LED百叶屏系列

LED百叶屏系列最適視聴距離 15-50m

LED百叶屏系列

視聴距離

50 45 40 35 30 25 20 15

.

5 4 3 2 1 0 9 8 7 6 5 4 3 2 1 0 9 8 7 6 5

m
P25×25の最適視聴距離は25mで、25m以上離れて見ても粒子感がなく、狭いルーバーはPixelX株式会社が第6世代の新たな開発・設計で、透過率、重量、積載能力、リフレッシュレートの4つの要素がさらにアップグレードされ、隠れたような透過性の高いディスプレイ体験を提供します。

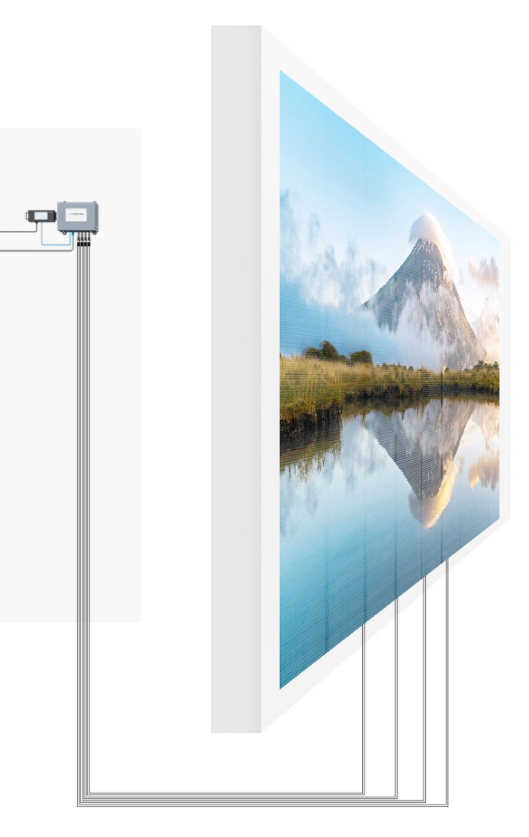

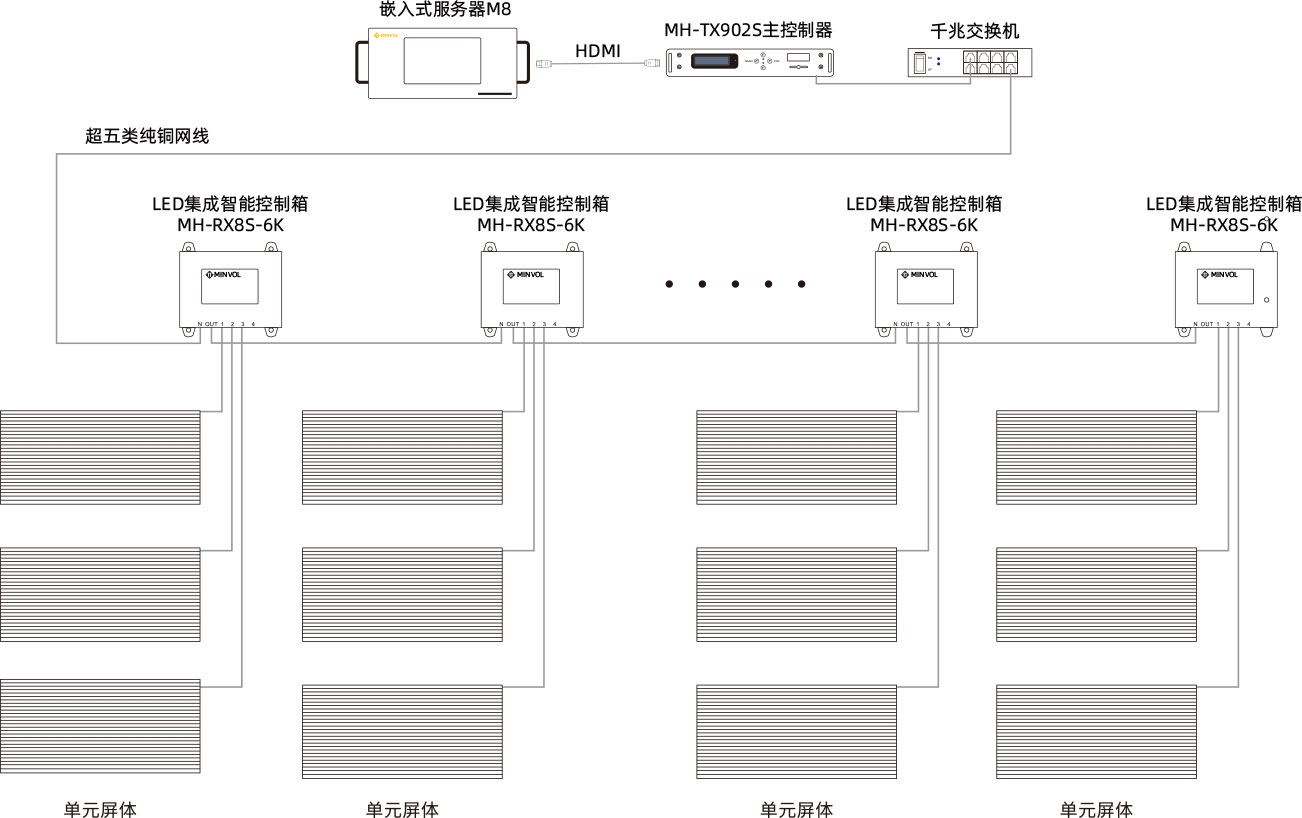

長距離電源供給
表示ユニットと電源制御を分離した方式を採用し、直流低電圧で長距離電力供給を実現。スクリーン本体の発熱量やカーテンウォール負荷を軽減し、電源制御ボックスを点検しやすい位置に設置することで、後期メンテナンスを容易にします。

  • LED百叶屏系列

    従来の形態

  • LED百叶屏系列

    WALLPAPER OLED形態

簡単な取り付け、簡単なメンテナンス
LEDライトストリップは、前面からも背面からもメンテナンスが可能で、ディスプレイの用途に応じて異なるライトストリップの固定方法を選択できます。
取り付け
LED百叶屏系列
ユニット方式での出荷で、現場での取り付けがより迅速かつ便利
メンテナンス
LED百叶屏系列
特許取得済みの構造設計により、1分間で一人でも工具なしで前面・背面メンテナンスが簡単に実現可能
最大消費電力
400W/㎡
LED百叶屏系列
従来型ディスプレイ
最大消費電力
225W/㎡
ルーバースクリーン
LED百叶屏系列
300㎡スクリーン最大消費電力比較
120KW/h
LED百叶屏系列
キャビネットディスプレイ+
空調冷却設備
68KW/h
LED百叶屏系列
ルーバースクリーン++
自己放熱
LED百叶屏系列
従来型ディスプレイは独立した空調冷却システムを装備する必要があり、ランニングコストが高い、ルーバースクリーンは透過性が良く、自己放熱により、従来型ディスプレイの消費電力を40%削減し、ランニングコストを節約します。
LED百叶屏系列
効率性 すばやい 信頼性
LEDブラインドスクリーン、ランプバーは最新特許のセルフロック設計を採用し、高効率、迅速、安定で信頼性がある
LED百叶屏系列
全屋外防水
IP67級の完全保護で、高温や雨、雪などの悪天候に対応し、耐風性が強く、安全性がより高い。

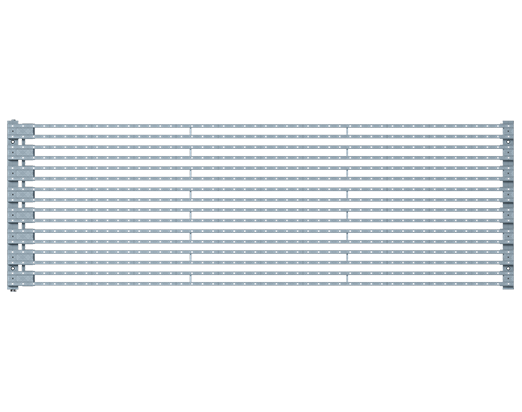

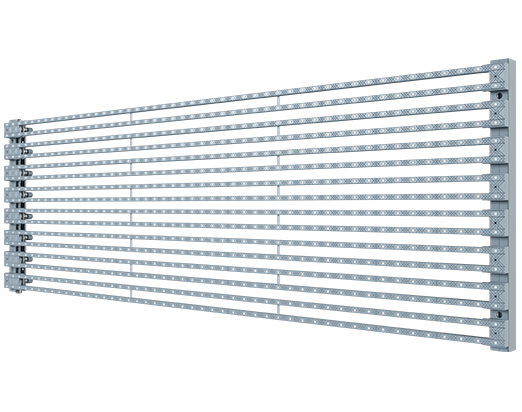

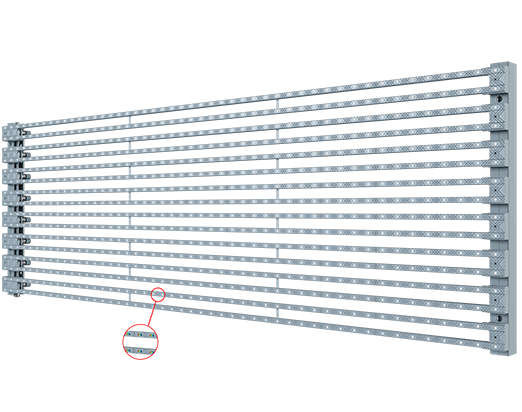

製品外観

あらゆる角度から細部まで
LED百叶屏系列

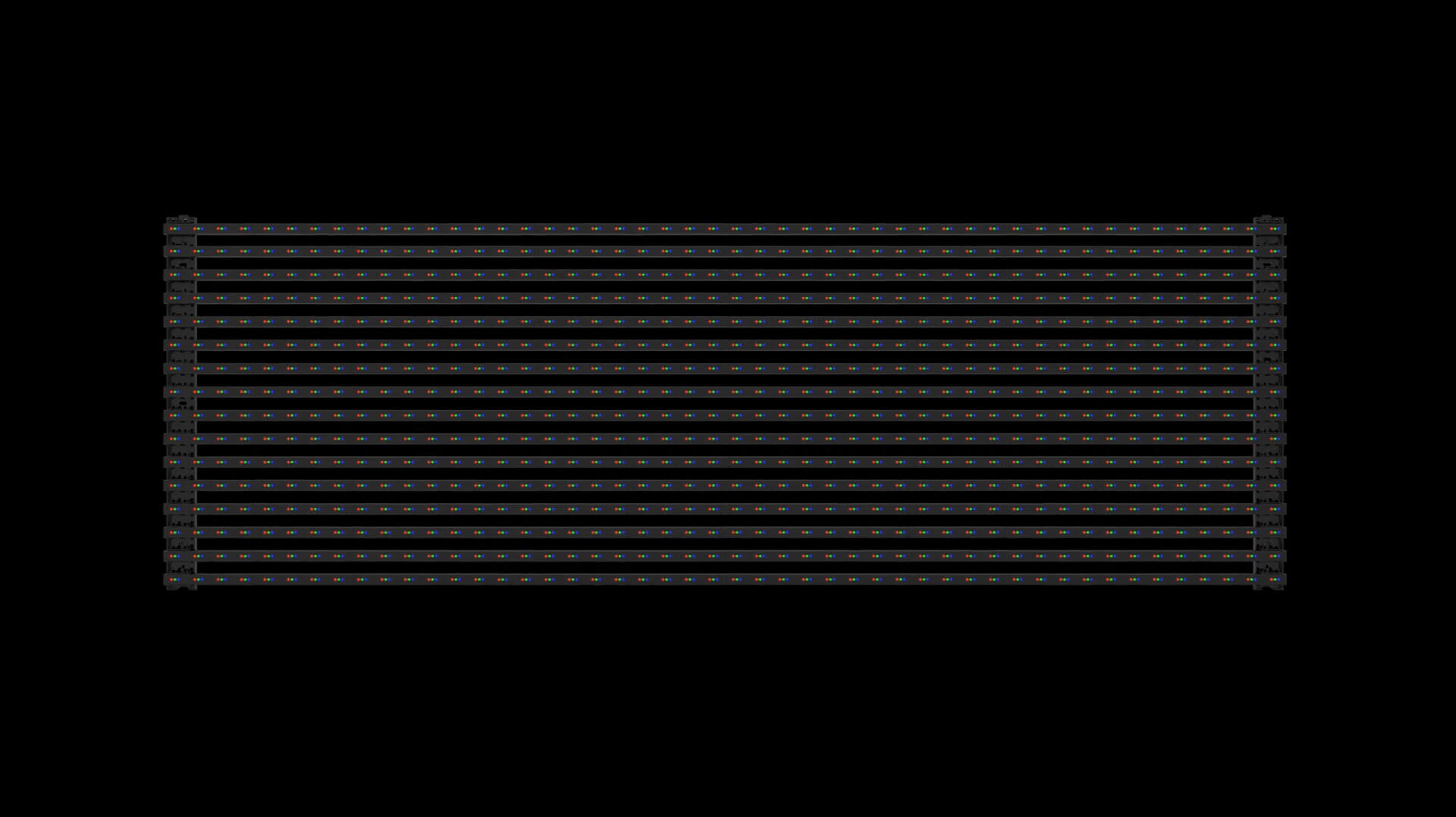

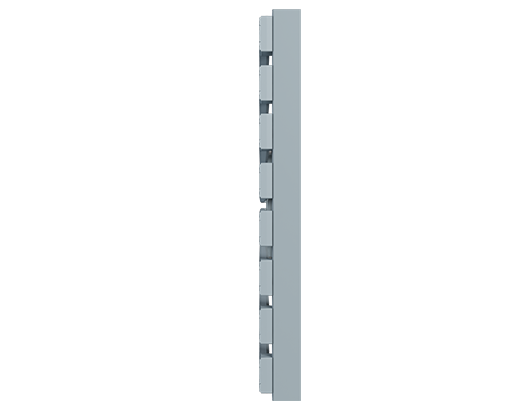

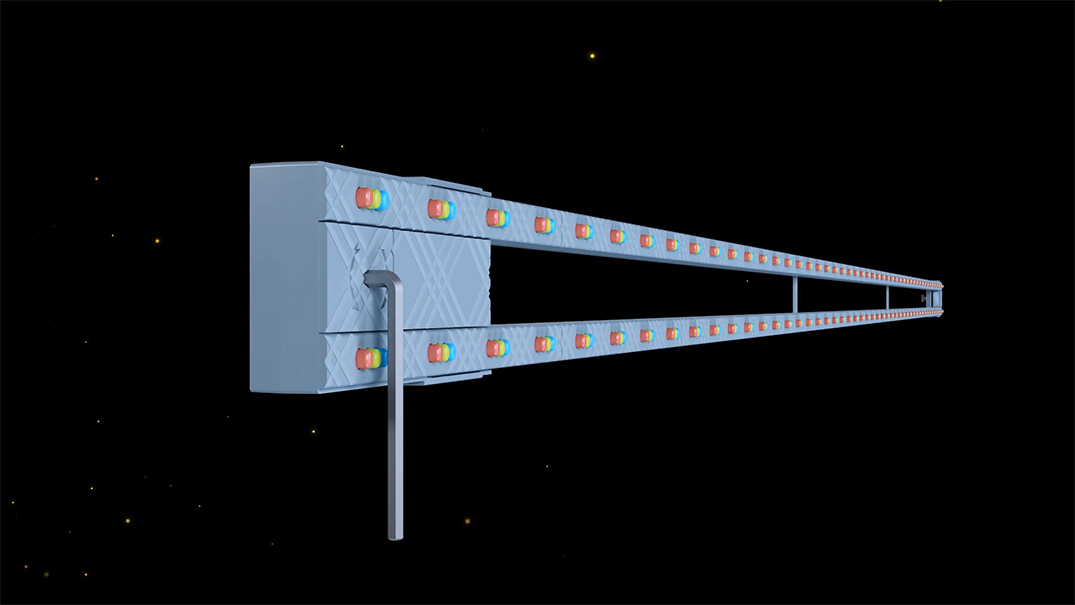

ライトストリップの詳細
ライトストリップの幅は10.5mm未満
LED百叶屏系列重播

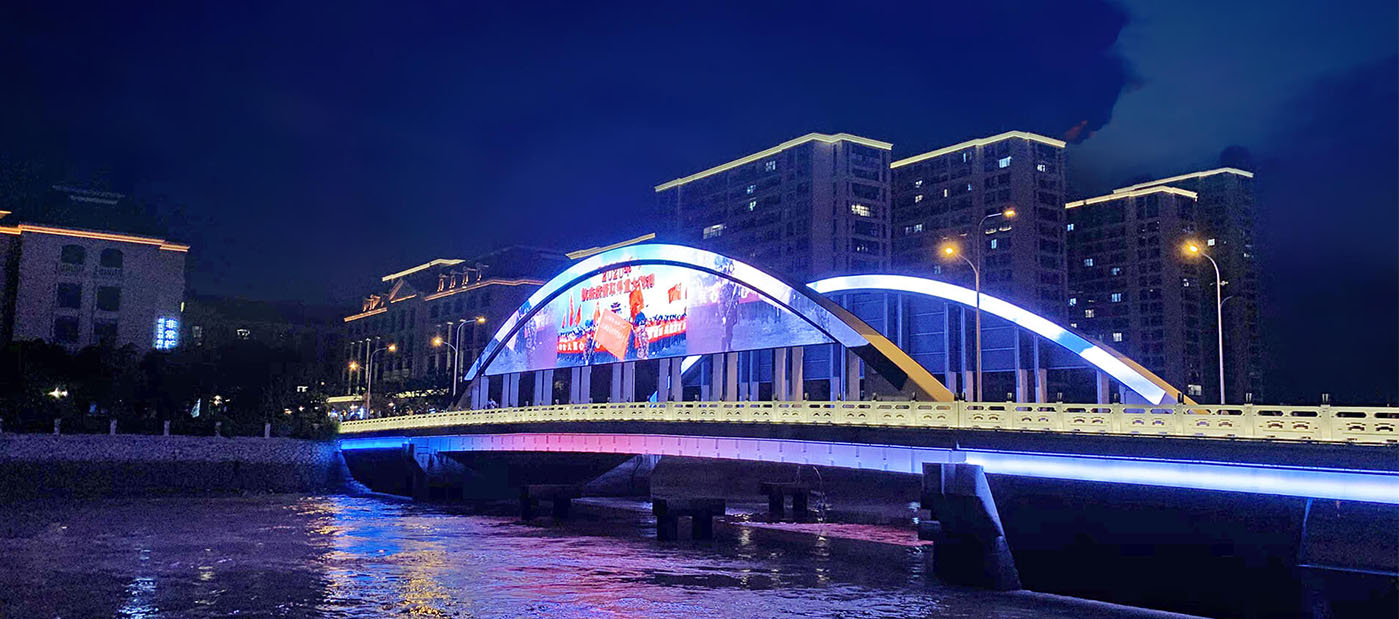

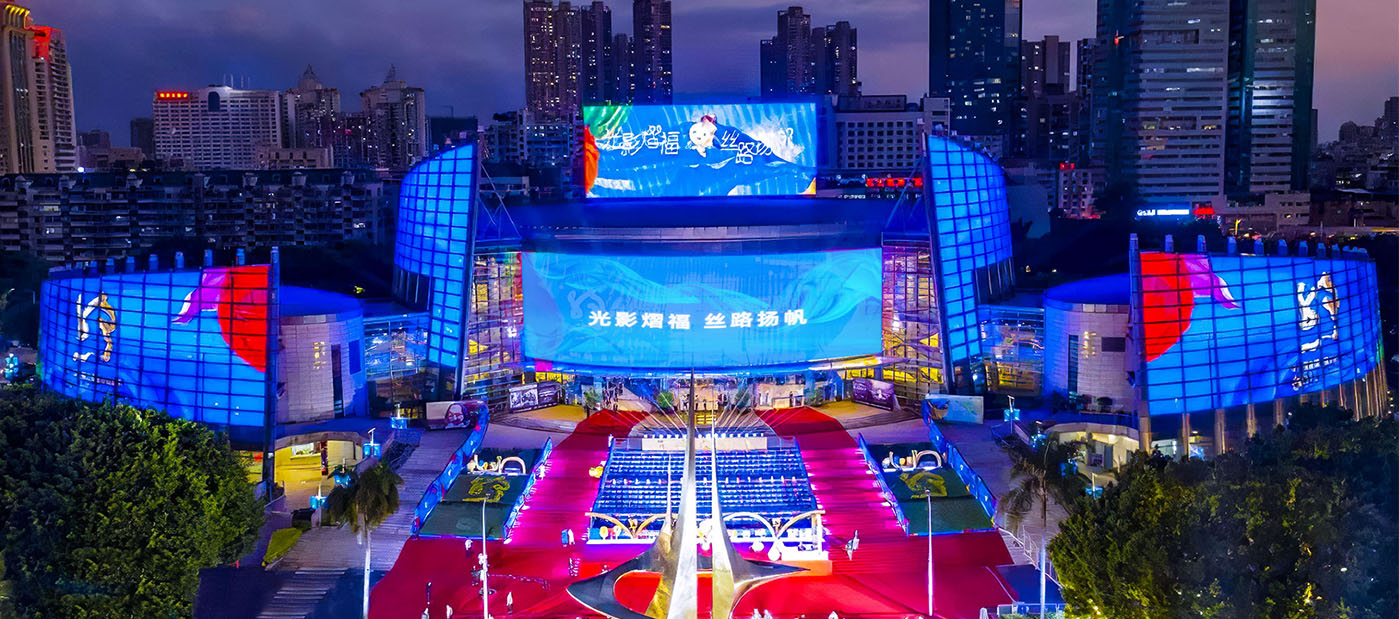

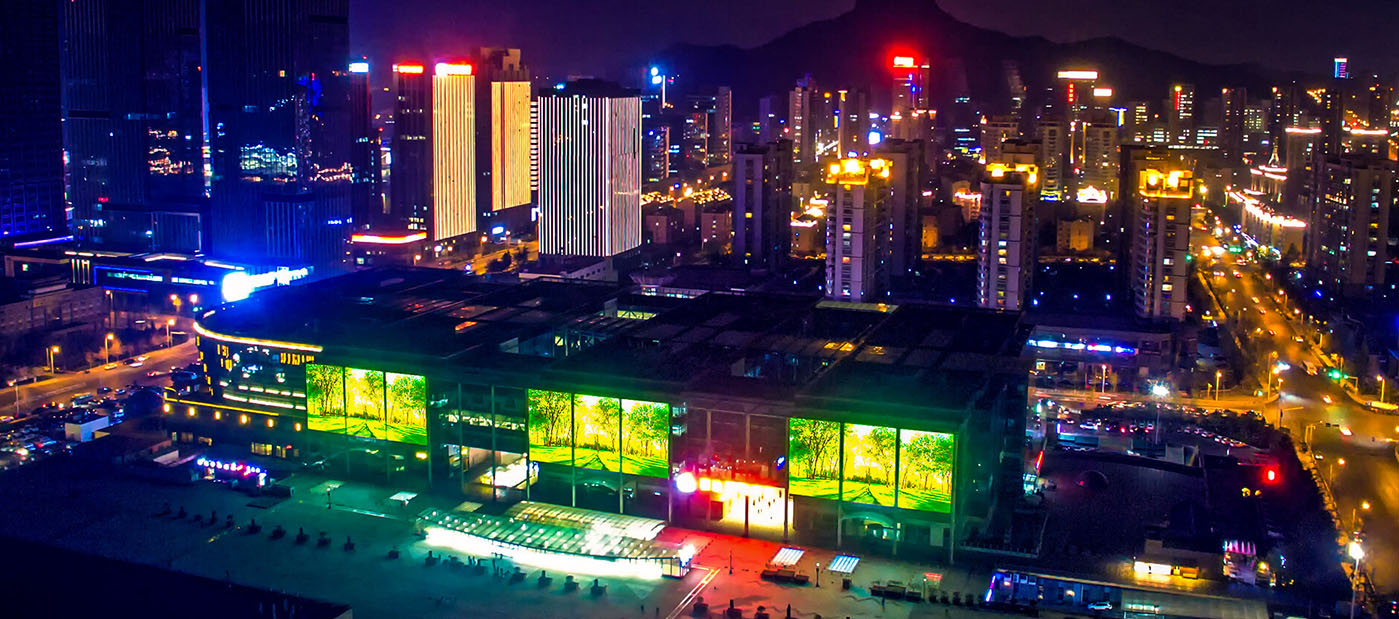

製品応用
応用シーン
LED百叶屏系列
LED百叶屏系列
LED百叶屏系列
製品モデル
3Dプレビュー
あらゆる角度から細部まで
貼り付けタイプ / 差し込みタイプ
貼り付け
差し込み
LED百叶屏系列
LED百叶屏系列
LED百叶屏系列
<
>
LED百叶屏系列
Dimensions
寸法図
LED百叶屏系列
仕様パラメータ
SMD3535-D
DIP346-D
SMD3535-G
DIP346-G
製品モデルMH-D-SMD-P25×25EMH-D-SMD-P31.25×31.25E
ピクセルピッチ25mm(H)×25mm(V)31.25mm(H)×31.25(V)
ピクセル密度1600pcs/sqm.1024pcs/sqm.
ユニットサイズ（長さ×高さ）1200mm(L)×400mm(H)1500mm(L)×500mm(H)
最大消費電力450W/sqm.288W/sqm.
平均消費電力150W/sqm.96W/sqm.
ユニット解像度16pixel × 48pixel16pixel × 48pixel
重量11kg/㎡8.7kg/㎡
輝度＞4800CD/sqm.＞3000CD/sqm.
透過率58%66.4%
ライトバー寸法10.5mm×1200mm10.5mm×1500mm
光源けっしょうたい/Epistarけっしょうたい/Epistar
ボール仕様SMD3535SMD3535
視野角水平120°/垂直120°水平120°/垂直120°
動作電圧AC3648VAC3648V
階調表現6553665536
リフレッシュレート＞5000Hz＞5000Hz
保護等級IP67IP67
動作温度-20℃50℃-20℃50℃
耐用年数≥50000 hours≥50000 hours
取得認証CE RoHS FCCCE RoHS FCC
製品モデルMH-D-1R1G1B-P25×25EMH-D-SMD-P31.25×31.25EMH-D-2R2G2B-P25×25EMH-D-2R2G2B-P31.25×31.25E
ピクセルピッチ25mm(H)×25mm(V)31.25mm(H)×31.25(V)31.25mm(H)×31.25(V)31.25mm(H)×31.25(V)
ピクセル密度1600pcs/sqm.1024pcs/sqm.1600pcs/sqm.1024pcs/sqm.
ボール仕様DIP346 1R1G1BDIP346 1R1G1BDIP346 2R2G2BDIP346 2R2G2B
ユニットサイズ（長さ×高さ）1200mm(L)×400mm(H)1500mm(L)×500mm(H)1200mm(L)×400mm(H)1500mm(L)×500mm(H)
最大消費電力450W/sqm.288W/sqm.600W/sqm.384W/sqm.
平均消費電力150W/sqm.96W/sqm.200W/sqm.128W/sqm.
重量11kg/sqm.8.7kg/sqm.11.6kg/sqm9.2kg/sqm
輝度＞9600CD/sqm.>6000CD/sqm.>14400CD/sqm.>9200CD/sqm.
透過率58%66.4%58%66.4%
ランプバー寸法10.5mm×1200mm10.5mm×1500mm10.5mm×1200mm10.5mm×1500mm
光源けっしょうたい/Epistarけっしょうたい/Epistarけっしょうたい/Epistarけっしょうたい/Epistar
視野角水平120°/垂直60°水平120°/垂直60°水平120°/垂直60°水平120°/垂直60°
動作電圧AC3648VAC3648VAC3648VAC3648V
ユニット解像度16pixel × 48pixel16pixel × 48pixel16pixel × 48pixel16pixel × 48pixel
階調表現65536655366553665536
リフレッシュレート＞5000Hz＞5000Hz＞5000Hz＞5000Hz
保護等級IP67IP67IP67IP67
動作温度-20℃50℃-20℃50℃-20℃50℃-20℃50℃
耐用年数≥50000 hours≥50000 hours≥50000 hours≥50000 hours
取得認証CE RoHS FCCCE RoHS FCCCE RoHS FCCCE RoHS FCC
製品モデルMH-G-SMD-P25×25EMH-G-SMD-P25×50EMH-G-SMD-P31.25×50E
ピクセルピッチ25mm(H)×25mm(V)25mm(H)×50mm(V)31.25mm(H)×50mm(V)
ピクセル密度1600pcs/sqm.800pcs/sqm.640pcs/sqm.
ボール仕様SMD3535SMD3535SMD3535
ユニットサイズ（長さ×高さ）1200mm(L)×400mm(H)1200mm(L)×800mm(H)1500mm(L)×800mm(H)
最大消費電力420W/sqm.210W/sqm.170W/sqm.
平均消費電力140W/sqm.70W/sqm.60W/sqm.
重量5kg/㎡7.8kg/㎡7.5kg/㎡
輝度＞4800CD/sqm.>2400CD/sqm.>1920CD/sqm.
透過率44%72%72%
ランプバー寸法14mm×1000mm14mm×1200mm14mm×1500mm
光源けっしょうたい/Epistarけっしょうたい/Epistarけっしょうたい/Epistar
視野角水平120°/垂直120°水平120°/垂直120°水平120°/垂直120°
動作電圧AC3648VAC3648VAC3648V
ユニット解像度16pixel × 48pixel8pixel × 48pixel16pixel × 48pixel
階調表現655366553665536
リフレッシュレート＞5000Hz＞5000Hz＞5000Hz
保護等級IP67IP67IP67
動作温度-20℃50℃-20℃50℃-20℃50℃
耐用年数≥50000 hours≥50000 hours≥50000 hours
取得認証CE RoHS FCCCE RoHS FCCCE RoHS FCC
製品モデルMH-G-1R1G1B-P25×50EMH-G-2R2G2B-P25×50EMH-G-2R2G2B-P31.25×50E
ピクセルピッチ25mm(H)×50mm(V)25mm(H)×50(V)31.25mm(H)×50(V)
ピクセル密度800pcs/sqm.800pcs/sqm.640pcs/sqm.
ボール仕様DIP346 1R1G1BDIP346 2R2G2BDIP346 2R2G2B
ユニットサイズ（長さ×高さ）1200mm(L)×800mm(H)1200mm(L)×800mm(H)1500mm(L)×800mm(H)
最大消費電力225W/sqm.260W/sqm.210W/sqm.
平均消費電力75W/sqm.90W/sqm.70W/sqm.
重量10kg/㎡10.8kg/㎡9kg/㎡
輝度＞4800CD/sqm.>7200CD/sqm.>5760CD/sqm.
透過率72%72%72%
ランプバー寸法14mm×1200mm14mm×1200mm14mm×1500mm
光源けっしょうたい/Epistarけっしょうたい/Epistarけっしょうたい/Epistar
視野角水平120°/垂直600°水平120°/垂直60°水平120°/垂直60°
動作電圧AC3648VAC3648VAC3648V
ユニット解像度16pixel × 48pixel16pixel × 48pixel16pixel × 48pixel
階調表現655366553665536
リフレッシュレート＞5000Hz＞5000Hz＞5000Hz
保護等級IP67IP67IP67
動作温度-20℃50℃-20℃50℃-20℃50℃
耐用年数≥50000 hours≥50000 hours≥50000 hours
取得認証CE RoHS FCCCE RoHS FCCCE RoHS FCC
